Felszerelés
A szerelésnél ügyeljen, hogy az ellendarab egy ponton legyen felfüggesztve, hogy mozogni tudjon, az ellendarab két szélső furatába helyezze el a stifteket, melyek az ellendarab elfordulását akadályozzák meg.
A mágnesnek mindig teljes felületével kell érintkeznie az ellendarabbal, nem lehet közötte légrés.

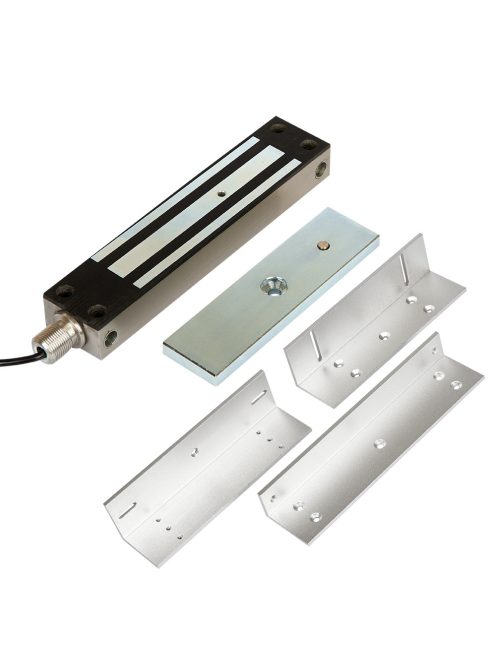

A keretre rögzítse az elektromágnest, és az ajtóra pedig az ellendarabot. Szerelés közben ügyeljen a mágnes felületének tükrösségére. A savas pára, víz és a szennyeződések kikezdhetik a felületeket, ajánlott a tisztán tartás és az olajozás. A mágnes a furatain keresztül szerelhető fel, nincs szükség szerelőkonzolra, Használhat átmenő csavaros, vagy vágott menetes megoldásokat. Ügyeljen arra, hogy a csavar ne lógjon ki a mágnes süllyesztékéből, és ne lehessen azt leszerelni. A csavarokhoz csak nyitott helyzetben férjen hozzá. A mágnes egy visszajelzés kimenettel rendelkezik, ez egy passzív Reed relé, mely a mágnesben van beleszerelve. A reed nem bontható, ha az érzékelő tönkre megy, akkor az nem javítható. Egyszerű, feszültségmentes kontaktus vehető le, ajánlott riasztó rendszerekhez, visszajelzésekhez. Ha a mágnes feszültségmentes, akkor NC-t ad, azaz a narancs és a fehér vezetékvég kapcsolt rövidzárat ad.
|
