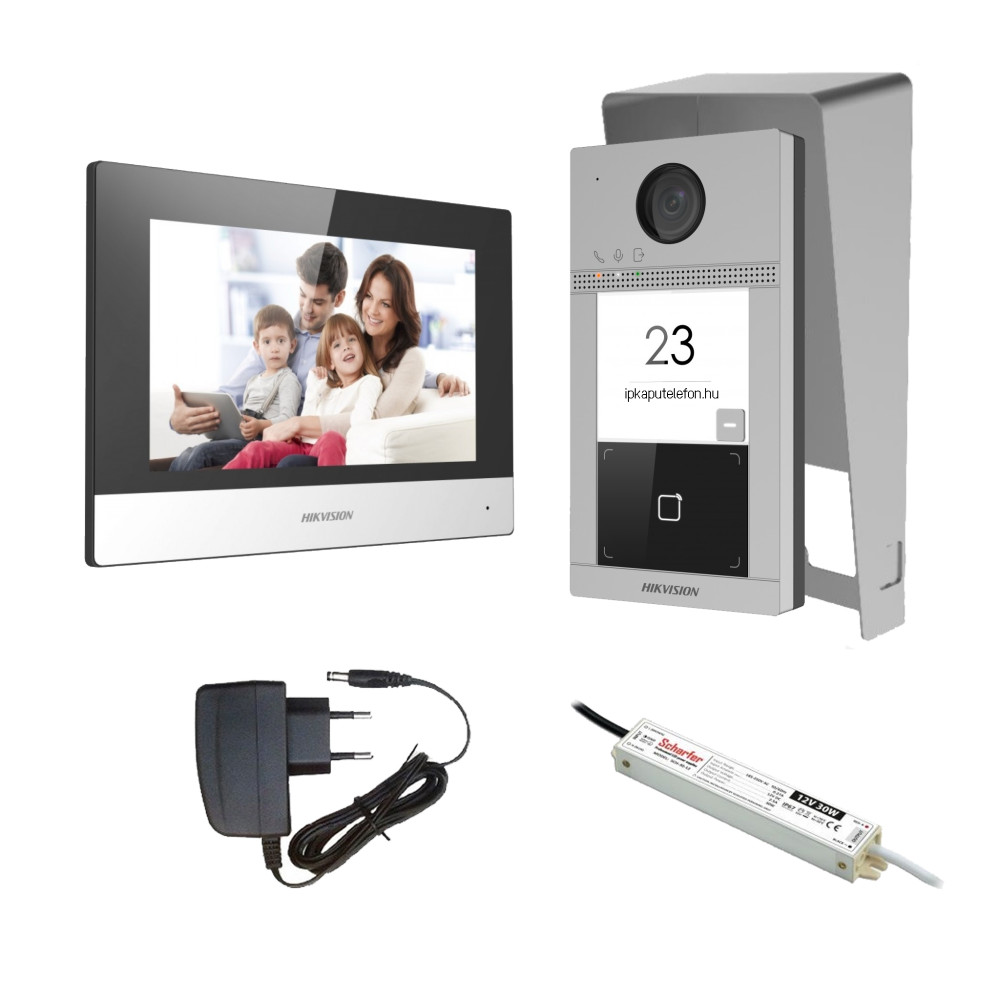

Az egyik legkedveltebb szettünk fekete/szürke beltéris változata.
A rendszer 2 zár nyitására alkalmas, amely lehet zárfogadó (mágneszár), vagy elektromos kapu is. A javasolt mágneszár 12V DC egyenáramos, így a mellékelt kültéri tápegységről ellátható áramról. A két kimenet függetlenül használható, illetve a kettes kimenet fizikai csengőre is köthető, ez esetben csak egy kapu használható.
A bejutás az ingatlanra történhet Mifare kulcstartós koronggal vagy kártyával (nem tartozék, hozzárendelhető a megefelelő kapuhoz). A kijutás történhet hagyományosan kilincscsel, plusz kártyaolvasóval, illetve nyomógombbal.
Működés
A kültéri egység 2 Megapixeles kamerával rendelkezik, amely 124 °-os vízszintes és 75 °-os függőleges látószöggel rendelkezik. Az éjszakai kép megvilágítását IR led biztosítja. A kamera képe megjelenik becsengetéskor a beltéri egységen és mobilon is (telefon függően csak bejövő hívással vagy egyből kameraképpel). A hívás felvehető, vagy elutasítható. A távoli nyitás minden esetben elvégezhető. A z élőkép becsengetés nélkül is megtekinthető és a kapu nyitható is. A kültéri egység tápellátása a mellékelt kültéri tápegységről, vagy PoE switchről (opcionális).
Beltéri egység
A beltéri egység 7'-os, színes érintőképernyővel rendelkezik. Magyar nyelvű menü és egyszerű varázsló biztosítja a könnyű beállítást és a napi használatot. 2 külön vezérlő kimenet (nem terhelhető) rendelkezik, különféle eszközök kapcsolására. Beépített miniriasztó 8 eszköz csatlakoztatási lehetőségével (a riasztás az applikációba érkezik). Tápellátás a mellékelt tápegységről, vagy PoE switchről (opcionális) lehetséges. A kültéri egység alap paraméterei beállíthatóak a beltéri egységről.
Kamerák csatlakoztatása
16 db IP kamera csatlakoztatható a beltérire, amennyiben azok Hikvision vagy ONVIF kompatibilisek (ez lehet rögzítő is). A kameraképek megtekinhetőek egyessével 30-60 másodpercre, viszont nem rögzíthetőek. Becsengetéskor tudunk váltani másik kamerára is a kültéri egység képéről (ez az alapvideó, ami nem módosítható)
Be és kimenetek a kültéri egységen
POWER | 12V DC + tápbemenet
POWER | GND - tápbemenet
RS485 | 485+ Segédolvasó bemenet (tápellátás szükséges)
RS485 | 485- Segédolvasó bemenet (tápellátás szükséges)
ALARM IN | 1 1-es ajtó Nyitásérzékelő bemenet (csak PC-s IVMS4200-es szoftverbe kommunikálja a rendszer az állapotot)
ALARM IN | 2 2-es ajtó Nyitásérzékelő bemenet (csak PC-s IVMS4200-es szoftverbe kommunikálja a rendszer az állapotot)
ALARM IN | 3 1-es ajtó nyomógomb bemenet - relé vezérlés
ALARM IN | 4 2-es ajtó nyomógomb bemenet - relé vezérlés
DOOR1 | GND 1-es relé föld
DOOR1 | NO1 1-es relé alapesetben nyitott kimenet
DOOR1 | NC1 1-es relé alapesetben zárt kimenet
DOOR2 | GND 2-es relé föld
DOOR2 | NO2 2-es relé alapesetben nyitott kimenet / csengőkimenet
DOOR2 | NC3 2-es relé alapesetben zárt kimenet / csengőkimenet
LAN | Szabvány RJ45-ös csatlakozó bemenet, PoE képes (továbbadni nem tudja)
Mágneszár (zárfogadó bekötése)
FIGYELEM! Egyenáramú mágneszár esetén védődiódát, váltóáramos esetén varisztort kell alkalmazni a kültéri egység megvésése érdekében!
