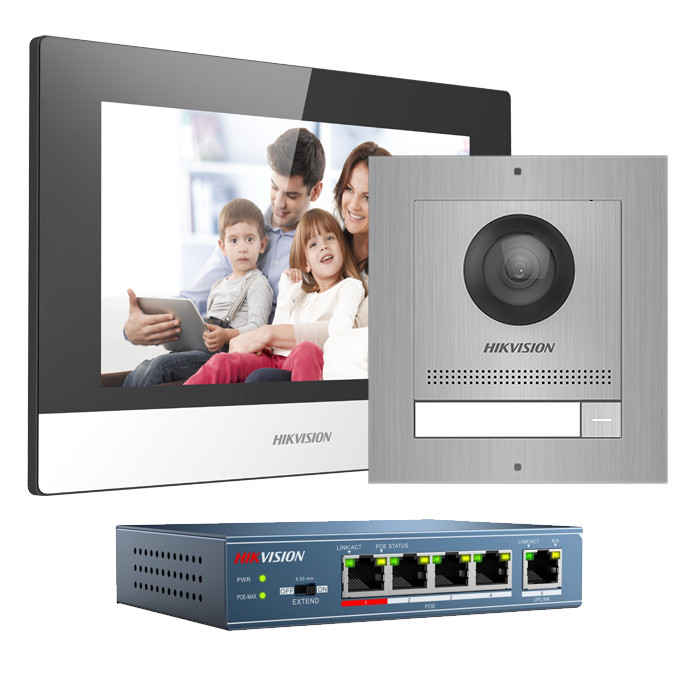

ÚJ Hikvision DS-KIS602/S (B)

Moduláris, felületre szerelhető változat

Hikvision DS-KD8003-IME1/S (B)

A moduláris kaputelefon rendszer központja, mely szerelhető sülyesztve vagy kiemelve. A keretek külön rendelhetőek.

• A készülék IP csatlakozást kínál a helyi hálózat felé. Ehhez a modulhoz köthetőek a kiegészítő modulok, mint a nyomógombok, kártyaolvasók, megjelenítők.
• Beépített 2 Megapixeles, széles látószögű, WDR funkciós kamerával és IR megvilágítóval.
• IP változat, mely PoE switchtől vagy külön 12V-os tápegységtől kapja a tápellátást.
• 2 relé kimenet, 4 riasztási bemenet, tamperkapcsoló.
• Tápkimenet mágneszárhoz (12VDC/0,5A)
• Egy lakáshoz nyomógombot is tartalmaz.
• Rozsdamentes acél

A csomag tartalmazza a kültéri egységet és a felületre szerelhető keretet!

HIKVISION 4+1 portos PoE switch

A csomagban található PoE switch 5 porttal rendelkezik. Az "uplink" nevű porthoz csatlakozik a helyi hálózathoz, így az eszközök IP címei is ugyanebbe a körbe fognak esni. A másik 4 portba csatlakoztatható a kültéri és beltéri egység. Ezek a portok az adatkapcsolat mellett 48V-os tápfeszülséget is biztosítanak az eszközöknek. Fontos, hogy ez esetben is külön kell gondoskodni mágneszár használata esetén a zárfogadó áramellátásáról.

A csomag tartalmazza a PoE switchet!

HIKVISION DS-KH6320-WTE1 beltéri egység

A 2. generációs beltéri egység 7 colos érintőkijelzővel rendelkezik. Használható az első és a második generációs kültéri egységekkel, társasházi kaputelefonnal is. Beépített WiFi-bel rendelkezik (802.11b/g/n). 8 riasztási bemenet, 1 riasztási kimenet. Változtatható csengőhang, egyszerű beállítás. SD kártya foglalat. Tápellátás 12V DC tápegységgel, vagy szabványos 48V-os PoE adapterről, switchről. A nemfogadott hívásoknál a becsengető tud hangüzenetet hagyni és a csengetési kép eltárolásra kerül. A beltéri egység biztosítja a távoli felhőelérést is.

A csomag tartalmazza a beltéri egységet!

Esővédő keret moduláris rendszerhez

• Rozsdamentes acél
• Méretek 122 × 116.4 × 58 mm

A csomag nem tartalmazza az esővédőt!

Hik-Connect applikáció

A Hikvision Hik-Connect applikációja lehetőséget biztosít, hogy távolról felügyeljük az eszközeinket. Minden Hikvision távoli eléréssel rendelkező eszközünket felvehetjük az applikációba és kezelhetjük, legyen az kamera, rögzítő, kaputelefon riasztórendszer. Bármikor lehetőségünk van a kameraképeket megtekinteni, visszajátszani. Az elérést megoszthatjuk másokkal is, de bármikor vissza is vonhatjuk a kezelés lehetőségét. A többi felhasználónak különböző jogosultságokat oszthatunk ki, például valaki csak az egyik kamera képét tekintheti meg, de visszanézni régebbi felvételeket már nem tud. Az applikáció rendelkezésre áll Apple iOS és Android rendszerekre is.

Ajtózár vezérlés

A kültéri egység 2 ajtózár kimenettel rendelkezik. Ez azt jelenti, hogy egymástól két független relé kimenetet találunk a hátulján. A sorkapcsok az alábbi kimeneteket tartalmazzák:

2-es zár: NO2/NC2/COM2

Az NO jelzésű kimenet alapesetben nyitott, a nyitási parancsra zár össze a COM-al, az NC alapesetben össze van zárva a COM-al, így nyitási parancsra szakadás lesz. Zárfogadó (hagyományos nevén mágneszár) hasznáata esetén a zárfogadónak külön kell biztosítani az áramot. Elektromos tólókapu, garázskapu, stb. esetén csak "szárazkontaktust" kell vinni a kapu vezérlőjéhez.

A 2-es relékimenet nem csak ajtónyitásra használható, hanem a becsengető gombmegnyomását is tudja követni, így akár egy külső fizikai csengő is ráköthető.

Ajtónyitó nyomógomb bemenet

Minden zárkimenetnek van egy bemeneti párja. Ezekkel a bemenetekkel tudjuk közvetlenül megvezérelni a zárkimenetet, amennyiben kifelé is szeretnénk nyitni a kaput (pl.: belül nincs kilincs). A vezérlés lehet vezeték összezárás, vagy szakadás. Gyakorlatilag egy sima nyomógomb elég a feladatra, illetve haszálhatünk érintésmentes, közelítésérzékeny kapcsolókat is, viszont annak az áramellátásáról külön kell gondoskodnunk.

Ajtónyitás érzékelő

A kültéri egység hátulján van 2 db ajtónyitás érzékelő bemenet. Ide nyitásérzékelőt kötve lehet figyelni a nyitvamaradt ajtót, de ez a funkció csak olyan esetekben használható, ahol például portaszolgálat van, mert ezek a jelzések csak az IVMS4200-as szoftverbe jeleztethetőek át. A beltéri egységeken és a mobilapplikációban nem jelenik meg.

RS485 kimenet

Az RS485-ös kimenet biztonsági ajtózár modulhoz történő csatlakozásra szolgál. A kimenet digitálisan jelzi a biztonsági modulnak, hogy nyissa ki az ajtót. Ezt abban az esetben javasoljuk, ha, például egy lakásajtót szeretnénk vezérelni, ahol nagyobb biztonági fokozat szükséges. Ez esetben a nyitórelé a biztonsági modulban, a lakáson belül helyezkedik el, így nem lehet közvetlen a kültéri egységet eltávolítva a vezetékeket összezárva kinyitni az ajtót.

Védődióda és Varisztor használata kötelező

Egyenáramú mágneszár esetén védődióda (1N4007), váltóáramú mágneszár esetén varisztort kell használni a kültéri egység relékimenetének megvédéséhez!

[opcionális] Ajánlott kültéri mágneszárak

A DORCAS kültéri zárfogadói kifejezetten kültérre lettek tervezve. 3 alaptípust különböztetünk meg:

• Memóriás: egy impulzus hatására nyit, addig van nyitva, amíg ki nem nyitjuk a kaput és vissza nem csukjuk. Kiiktató kapcsolóval rendelkezik (szabadon nyitható a kapu) [link]
• Normál: Megadott ideig nyitható, amíg áramot kap, általában 3-5 másodperc. [link]
• Normál kiiktatható: Megadott ideig nyitható, amíg áramot kap, általában 3-5 másodperc. Kiiktató kapcsolóval rendelkezik (szabadon nyitható a kapu) [link]

[opcionális] Ajánlott áramellátás mágneszárakhoz, segédolvasókhoz

A telepítési távolságtól és helytől függően lehet árammal ellátni a mágneszárakat (zárfogadókat):

• D sínes, biztosítéktáblába rakható, a kapuhoz 12VDC megy - kis távolságban ajánlott használni [link]
• Kültéri tápegység, a kapuhoz 230V megy, ott kerül átalakításra 12VDC-re. [link]

[opcionális] Segédolvasó kiléptetéshez

Abban az esetben, ha kifelé is szeretnénk kártyával közlekedni, lehetőségünk van elhelyezni külső kártyaolvasót. A zár/kapu ugyanúgy fog nyílni, mintha kintről jönnénk. A segédolvasó áramellátásáról gondoskodni szükséges (12VDC)

Kompatibilis segédolvasóink: [link]
